基本介绍
赤平极射投影方法是一种图解方法，可以迅速而直观的测算出物体的物体的方位和角度，不需要公式演算，较为实用。本程序运行环境为Malab6.5,只需建立结构面的产状（倾向、倾角）的文件（li1.txt）,在matlab环境下，调入数据（load li1.txt）,然后直接输入stero(li1)，就可以绘制各个结构面的赤平投影图。
常见的投影方式
1、平面的赤平投影平面与球面相交成大圆或小圆，知识兔把大圆或小圆上各点和上极射点（P）的连线与赤平面相交各点连线称为相应平面的赤平投影。
2、直线的赤平投影
直线AB的投影点就是其极点A、B和极射点P的连线与赤平面的交点A′、B′。铅直线的投影点位于基圆中心；过球心的水平直线的投影点就是基圆上两个极点，两点间距离等于基圆直径
3、吴氏网及其CAD制作
目前广泛使用的极射赤平投影有等角距投影网和等面积投影网。等角距投影网是由吴尔福发明的，简称吴氏网；等面积投影网是由施密特发明的，简称施氏网
4、赤平投影网CAD图解的应用
利用传统标准吴氏网对平面、直线进行投影时，一般步骤是：把透明纸（或透明胶片等）蒙在吴氏网上，画基圆及“十”字网心，并用针固定于网心上，使透明纸能够绕网心旋转
赤平投影软件安装说明

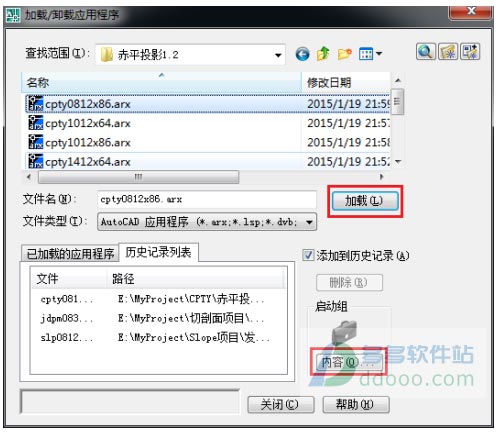

安装方法1：在 CAD 命令行输入“ap”加载应用程序，出现左侧界面，选择相应的ARX 文件加载。如果要每次启动 CAD 自动加载程序，可把 ARX 文件加到启动组。
安装方法2：
直接拖动相应的 arx 文件到 CAD 界面，就可完成加载。

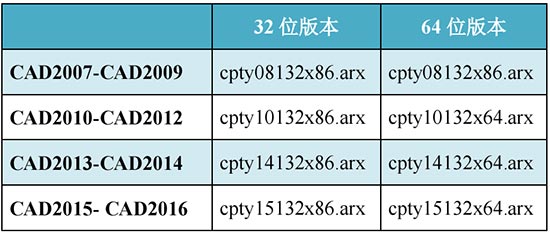

ARX 文件对应的 CAD 版本见下表：

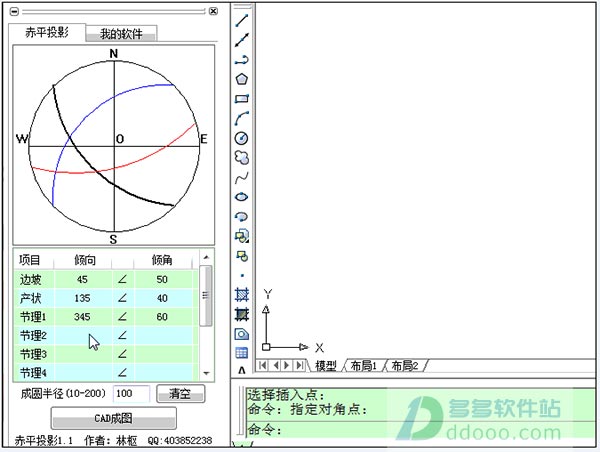

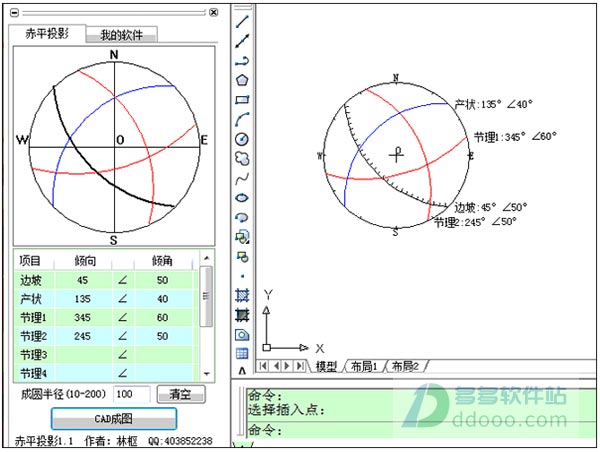

安装加载完后，在 CAD 菜单右侧会添加一个菜单项“言土软件”，选择点击“赤平投影”即可打开软件；如果是 CAD2009 以后的版本，只在 AutoCAD经典界面，才会出现相应的菜单，可直接输入“cpty”打开界面。打开软件界面后，就可以使用了。
常用公式
计算楔体稳定系数之前，首先应绘制四个平面的赤平投影大圆弧以及两个结构面的法线投影极点(如图十六)，并求得各交线及法线的产状如下：法线PA：285°∠45°;
法线PB：55°∠20°;
交线1：121.55°∠43.79°;
交线2：195.19°∠64.65°;
交线3：183.00°∠11.75°;
交线4：148.03°∠8.25°;
交线5：157.73°∠31.20°。
然后，再用公式五计算楔体稳定分析所需的各角度参数值，计算结果如下：
两个结构面交线的倾角:31.20°;
两个结构面法线的夹角:100.68°;
线1和线3的夹角：61.40°;
线3和线5的夹角：30.37°;
线1和结构面B法线的夹角：59.56°;
线2和线4的夹角：=65.31°;
线4和线5的夹角：=24.67°;
线2和结构面A法的的夹角：49.81°。
更新日志
1、当赤平投影软件1.32之前的版本与筋斗切剖面软件同时加入“启动组”后，打开CAD软件导致CAD接崩溃。修复方法既删除旧软件，用新版代替之。2、修改当系统采用大字体时，界面混乱的错误。>
