CPN Tools是来自丹麦的奥尔胡斯大学的一款专用于有色Petri网编辑、模拟和分析的工具。CPN即Colored Petri nets的缩写，它分享的分层建模工具、时间颜色集表示以及自动分析工具使得HTCPN方法可以应用于安全协议的自动分析中。CPN Tools具有增量语法检查和代码生成功能，可在网络构建时进行。快速模拟器可有效处理不定时和定时网络。可以生成和分析完整和部分状态空间，并且标准状态空间报告包含诸如有界性属性和活性属性之类的信息。并且仍在不断地完善中，有需求的用户请下载体验！

CPN Tools简易教程

CPN Tools功能丰富，其教程并不是一个范例就能概括，知识兔小编这里使用CPN Tools工具做一个登录模型作为说明，更过功能请参照CPN Tools的帮助文档。
提示：CPN Tools是需要JAVA环境的，所以记得提前配好JAVA环境程序才能正常运行。

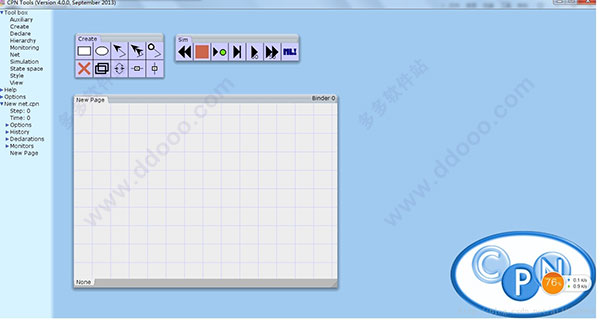

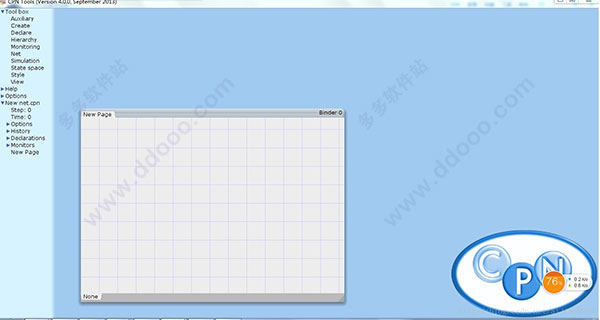

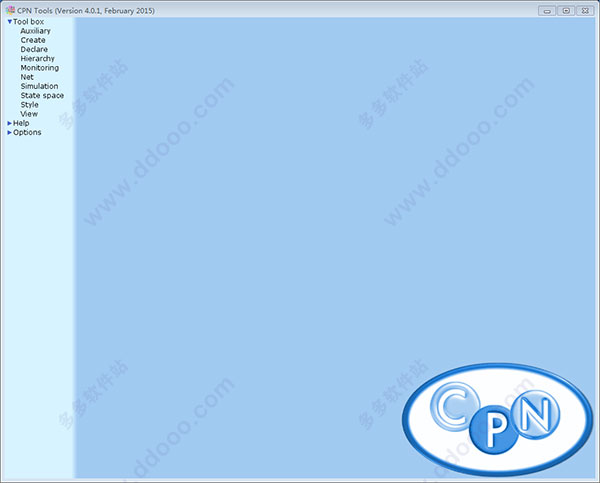

1、首先打开CPN Tools程序，点击右键选择New Net，这样就新建了一个Net

2、把工具箱中的Create和Simulation拖到面板上

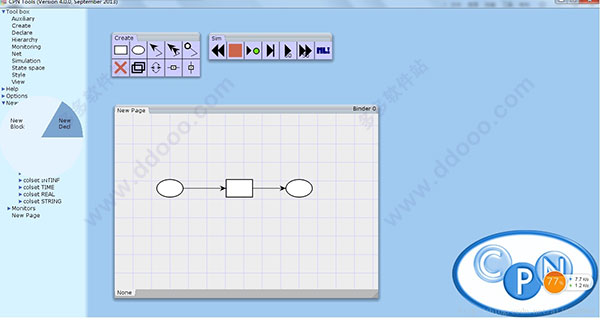

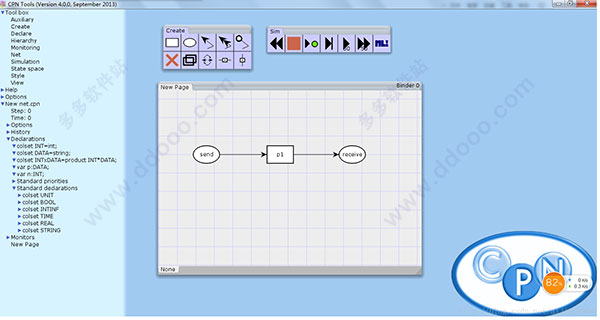

3、画place和transition及其连接

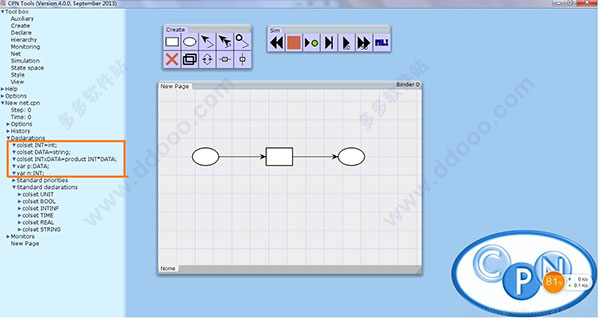

①在左侧Declarations下定义声明，右击Declarations新建decl

②新建红色框里的decl（前后顺序不能乱）

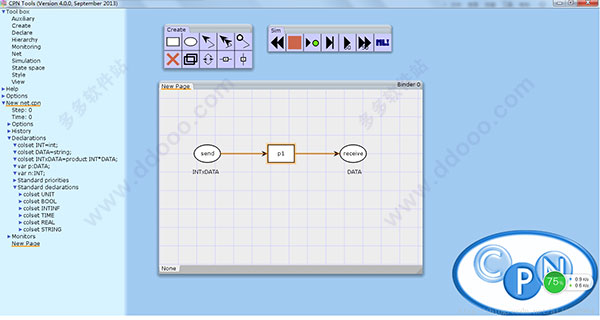

③给place和transition中写上名字send，p1，receive

④选中send点击键盘上的Tab键把出现的UNIT改成INTxData，然后同样选中receive点击键盘上的Tab键把出现的UNIT改成DATA

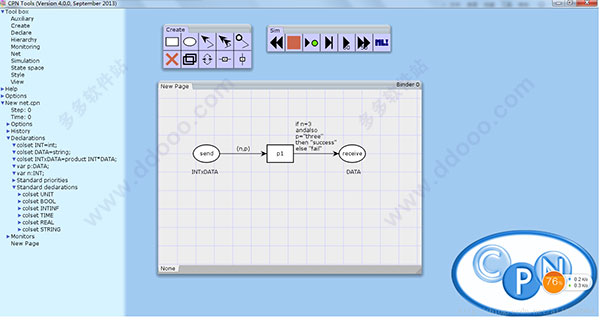

⑤点击第一条带箭头的线，把expr改成（n，p），点击第二条带箭头的线，把expr改成if n=3 andalso p=”three” then “success” else “fail”（这句话的意思是如果用户名是3，密码是three则登录成功显示success，否则登录失败fail）

4、初始化数据

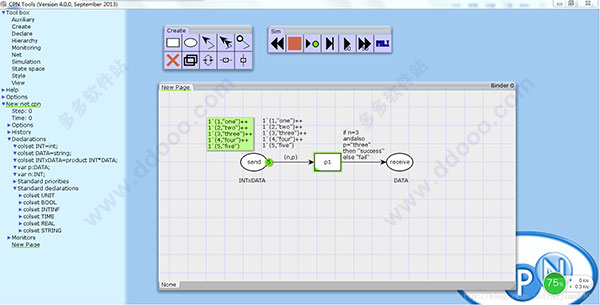

①选中send点击键盘上的Tab键两下，把出现的INIT MARK改成

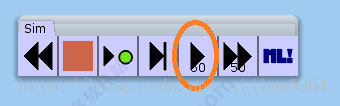

②点击Sim工具中的箭头运行

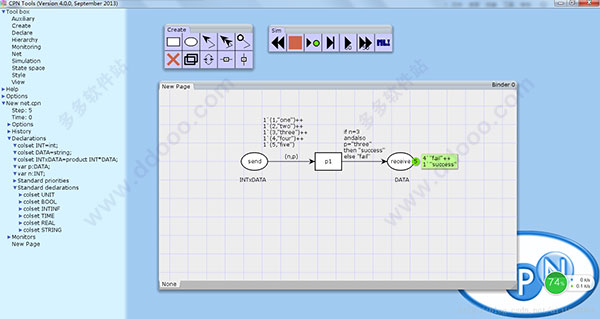

③运行的结果如下图所示：

5、至此一个简单的登录模型就完成了

更新日志

CPN Tools 4.0.1新功能：
1、声明约束
2、位置转换Petri网
3、新类型（IntInf，real，time）
4、次要功能
.模型统计
.模拟停止标准
.简化的状态空间分析
5、消息序列图
6、时间间隔和时间缩短
7、扩展：
.基本
.入门和基本抽象
.图形和回调>
