DTU工具盒使用教程
1、硬件连接：①打开采集器外壳，露出相关的接线端子，如下图所示：
②松开固定通讯线的几个螺钉，DTU的两条线的定义为：黑色：RS-485 B 线（DATA-）；红色：RS- 485 A 线（DATA+）。

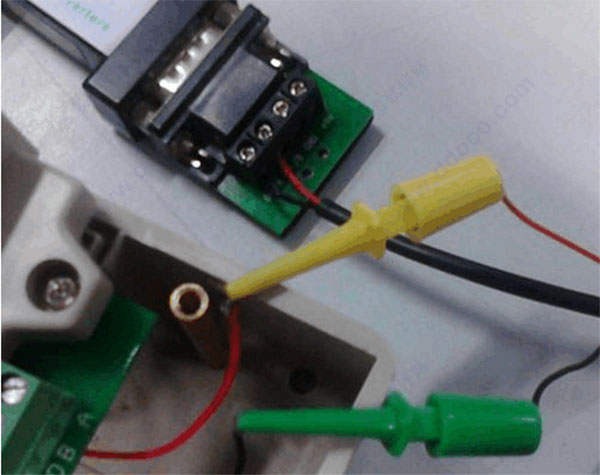

将 RS-232 转 RS-485 适配器中 RS-485端的A,B线与DTU对应的的A,B线相连。如下图：
③将 RS-232 转 RS-485 适配器中 RS-232 端插入电脑对应的串行通讯口。
先安装 DTU 自带的天线再给设备上电。
为避免阻抗匹配问题造成器件故障，要绝对避免未安装天线时给 DTU 上电。
2、打开DTU工具盒（H7000 系列工具.exe），进入下面界面，提示输入密码，密码为1234

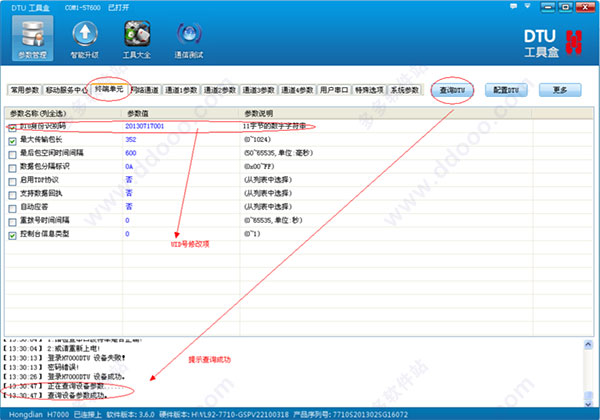

3、点“查询DTU”，提示成功后选择“终端单元”，可以在“DTU身份识别码”处修改UID号
4、点“网络通道”，根据需要选择单通道或者多通道，数据中心电脑的设置修改对应的 IP 地址、服务 器地址和端口。建议使用固定 IP 地址作为DNS地址以确保稳定性。如果使用动态域名服务，则设置成 0.0.0.0。

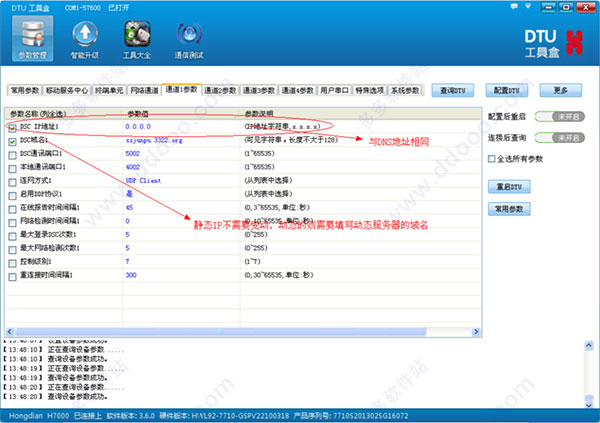

5、点“通道1参数”修改“DSC IP 地址1”和“DSC域名1”，若是多通道的则在相应的通道里设置设置方法与通道1相同。需要注意的是ktamr软件默认的端口为5002。另外需要设置路由器的端口映射，将设置的端口映射到服务器的内网IP 地址上去。
6、在线报查时间间隔根据需要修改>
