天河cad2016安装教程：

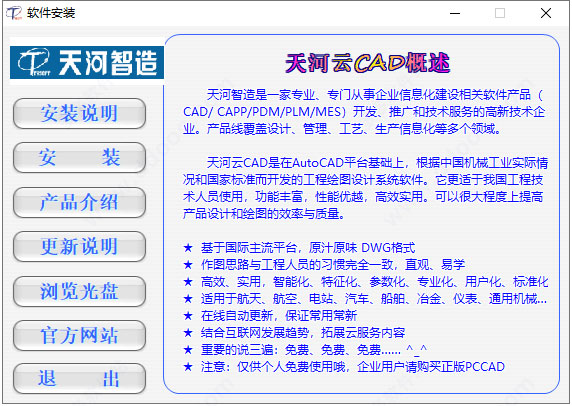

1、在知识兔下载解压后得到清华天河cad2016免费版安装程序(注意：安装天河cad之前要先安装autocad2010- cad2016)；

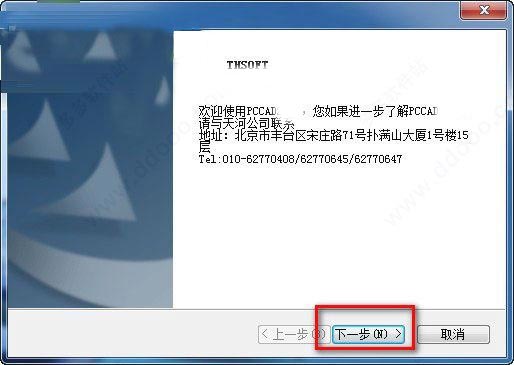

2、双击“autorun.exe”安装程序开始安装；

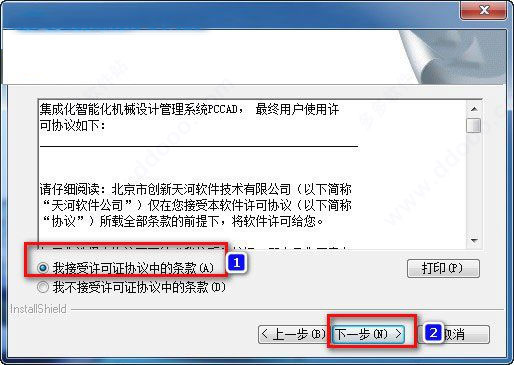

3、进入软件的安装向导界面，点击下一步；
4、点击我同意许可协议中的使用条款，点击下一步；
5、软件安装完成，可以打开使用了。
软件特色
1、【绘图效率高】利用天河cad2016，可使绘制工程图的速度较直接使用CAD加快5-8倍，远高于同类软件的绘图速度。
2、【功能细致实用】
PCCAD以功能细致实用见长，可以满足用户绘图、设计和管理等各方面的需要。
3、【系统稳定可靠】
PCCAD稳定可靠，具有自我保护功能，不会出现死机和丢失数据的现象，这是市场上大部分同类系统无可比拟的优点。
4、【直观、易学的人机交互界面】
在以往的CAD系统中，计算机作图的过程往往和一般工程制图的习惯不一致，使得工程人员不能在短期内掌握，而PCCAD作图的思路和工程人员的习惯完全一致，即使计算机操作不熟练的工程技术人员也可在三天内学会，半月内熟练使用PCCAD。
5、【制图完全符合国家标准】
PCCAD系列软件已率先通过国家机械CAD标准化审查，利用PCCAD绘制的工程图纸完全符合国家标准的制图规范。
6、【方便的二次开发手段】
利用天河cad2016分享的二次开发工具，设计人员就可以方便地扩充PCCAD的功能，建立自己的符号库和零件库，迅速开发出适合本行业、本企业专用的微机CAD系统。
7、【支持用户化定制】
PCCAD的标题栏、明细表及标题栏、明细表数据提取等许多地方都对用户完全开放，分享给用户更人性化的工作空间。
8、【丰富的资源利用和数据交换】
标题栏、明细表以及表格的填写均支持各种资源的调用，如：通用资源、通用编码、通用导入导出、工程计算器、用户词句库等等……
软件功能
一、统一制图标准：标准化、用户化1、自动管理图层
PCCAD执行国家机械标准图层样式，而无需您再手工建立图层；
自动切换图层，即程序根据您执行命令的不同，自动将不同对象放置到相应图层中；
图层转换方便，只要键入图层名称前的阿拉伯数字，如1、2、3，就可实现改变所选对象所在图层，或变更当前图层。
2、标准图幅绘制
一键生成符合国家标准的图框，包括标题栏、附加栏等；
支持图框尺寸和图框模板的自定义，可扩充不同尺寸和形状的图幅；
在图幅设置界面，可切换不同样式标准；
软件自动维护绘图比例。
3、企业制图环境定制
企业可自定义符合自身要求的标题栏、明细表等；
可自定义BOM表格式；
分享机械行业专业术语库，并支持企业维护自身标准词句库；
安装PCCAD同时可同步更新企业标准，保证标准统一。
二、专业机械绘图模块
在平台CAD分享的绘图功能基础上，PCCAD根据工程设计和制图的实际需要，增加了下列实用的绘图功能：

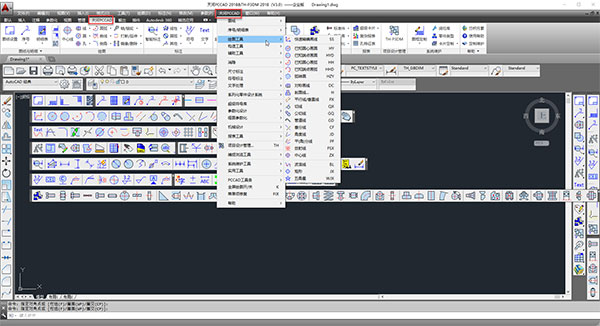

1、绘图工具
切线、角分线、放射线、中心线、波浪线、精确矩形等。可全面提高绘图速度，给人以面貌一新的感觉，使PCCAD软件绘图速度远远地领先于同类软件。
2、构造工具

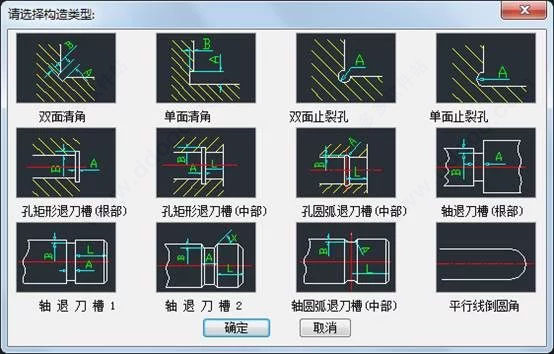

截交、动态延伸、工艺特征生成方便快捷，一个工艺特征生成命令即可完成16种可再编辑的常用的零件结构特征；生成的工艺特征可以随时进行直观的再编辑，构成了PCCAD的又一特色。
3、视图创建
主视图生成后，可自动生成正交视图、剖视图、方向视图的辅助视图，并自动生成标记符号，使得视图创建工作轻松、快捷。
4、局部放大
将某一图形的局部，自动放大到所需的比例，生成局部放大视图，无需重画。
三、智能工程标注
PCCAD系统根据机械制图的国家标准,分享了齐全的标注功能。拟人化的工程标注风格，直观、快捷、智能。
1、尺寸标注及公差查询
PCCAD分享智能标注、尺寸标注、尺寸公差、形位公差、倒角标注、引线标注等标注功能；
尤其是“智能标注D”，只须一个命令，即可自动识别直线、圆、圆弧、角度等对象，完成90%的尺寸标注工作。
可自动检索并优选公差值，具有自动找基点、自动垂直等智能功能,无需再翻手册；
标注对象长度发生变化，偏差值自动更新。
2、符号标注
根据机械制图的标准，分享完善的粗糙度、形位公差、焊接符号、基准符号、视图标记等符号标注工具。
3、文字处理
在填写文字及技术条件基础上，分享了机械行业专业术语词句库；
文字可炸开为线及圆弧以便继续进行特殊处理；
支持文字加框特殊处理；
可任意转换文字大小写；
分享曲线文字处理功能；
支持字符分解、合并及加减计算。
四、方便的编辑功能
1、超级编辑V
超级编辑命令，可自动根据所选对象的不同，调用相应的编辑窗口进行编辑、修改。包括尺寸标注、符号标注、序号标注、文字标注、图幅，以及出库零件等。
2、双击超级编辑
PCCAD更是支持双击对象进行编辑，从而使绘图效率提高5倍左右。
3、支持夹点拖拽
通过拖拽符号标注对象，如粗糙度、基准符号等的夹点移动标注对象位置，程序将自动进行旋转及增加辅助线等处理。
五、国标符号库、零件库
根据国家颁布的最新标准，分享完整齐全的国标符号库、零件库；
1、国标符号库
仪器仪表符号、电器符号、液压符号、运动符号等，所有国标符号极易查找，只须轻轻一按，就可快速调出；
2、标准零件库
螺母、螺栓、螺柱、螺钉、销钉、铆钉、垫圈、挡圈、密封圈、轴承、型材等，现有44个标准件库，2000多个零件类，且在不断完善中。标准件库视图齐全，均为参数化图库，只须点中尺寸参数，即可得到所需零件，节省大量重复劳动，节约大量时间，集中体现了CAD系统的优越性。
六、装配及BOM处理
1、消隐处理
可对调入零件进行定位、消隐等处理，方便地生成装配图。
2、序号、明细表
分享了丰富的序号标注、明细表自动生成与编辑功能；
首创序号与明细表双向关联，修改任一标注可自动修改另一标注，明细表全自动生成、更新；
标注内容与专业术语词句库建立了联系，可快速输入所需内容；
可与PDM/ERP高效集成。
3、BOM表输出
明细表汇总是机械设计过程的重要组成部分,一般要占绘图工作量的1/4左右,PCCAD系统可统计各种零件的数量，并输出基本件表、标准件表和外购件表等，供统计、打印、采购及与其它管理系统共享，为企业实施CAPP、MRP-Ⅱ、CIMS集成做准备。
七、面向设计的项目管理

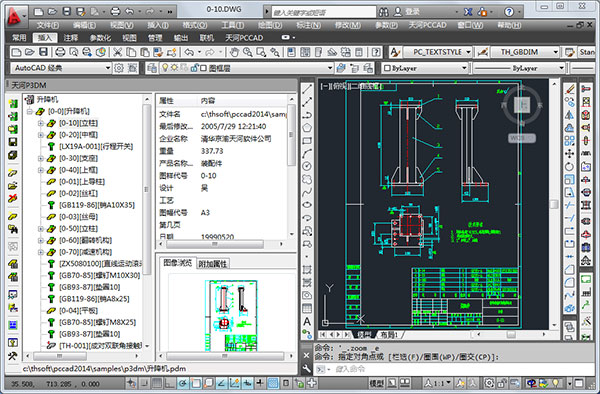

将产品设计功能与设计管理功能完美地结合，全面管理设计进程和电子图档，支持工作组的协调工作。
1、图档管理
分享图档管理功能，分类存储和管理不同产品的电子图档，完成文档创建、打开、删除和备份；使用多种查询方式，实时监控产品的设计进程，显示产品装配关系和零部件种类、图形、文件存储位置及文件名，报告名称、代号、材料、数量、图幅、比例等设计信息。
2、设计进程管理
支持自上而下（Top-Down）、自下而上（Down-Top）和混合设计模式。
3、数据管理
装配相关：上级明细表和下级标题栏对应信息关联；
明细表（BOM）处理：完成项目、产品级的汇总、分类、统计和报表；
排图功能：自动对项目及产品的所有或指定图纸进行排图。
八、快速出图
1、自动排图
“自动排图”主要用于使用大型绘图仪出图打印。
2、批量打印
“批量打印”则用于小型打印机打白图的需要。
九、批量处理工具
PCCAD还分享了大量的批量处理实用工具，它们的共同特点是无须手工打开图纸、批量、快捷。
1、批量数据提取
可快速提取整套图纸的标题栏、明细表数据；
可进行装配图明细表与零件图标题栏关联数据检查；
为数据处理分享基础数据。
2、批量图纸操作
可批量清理文件；
可批量另存文件为指定DWG格式等。
3、批量DWG浏览
不仅可提取标题栏的数据，而且可以提取包括明细表在内的所有DWG文件中带有属性的块中的数据；
功能集成到表格处理及明细表处理等窗口中。
4、批量文本查找
批量查找与替换图面中的单行文本、属性文本、多行文本、标注文本等；
包括标题栏及明细表中的数据。
5、批量更改标题栏
该功能主要应用于企业标题栏标准发生变化，或企业名称变更后，对旧图纸标题栏的批量更新处理。
更新日志
清华天河cad2016免费版更新日志1、图纸设置窗口中的下拉列表均调整为按最长字符串自动取宽；
2、保存明细表列数设置，图纸设置后不再将多列调整为一列；
3、解决拷贝旧序号TH_XHENTITY对象后死机的问题；
4、解决拉伸后连接序号与基准序号分离的问题；
5、解决圆圈形式序号拉伸位置与鼠标指定位置不符的问题。>
