软件介绍
目前许多中小企业的钣金构件放样下料仍采用放大样或人工计算，工效低误差大，已不能适应现代社会生产加工的需要。金林钣金展开软件专为各种钣金构件展开图的放样下料而编制，操作者只需将相关数据输入计算机，立即可得到放样下料所需的构件图和展开图，并自动标注各种相关尺寸，可按标准图纸打印输出，解决了现场放大样和人工计算的繁杂和误差，可提高工作效率和精度，降低劳动强度和生产成本。软件作者具有几十年的机械加工制造和安装的经验，所有类型钣金构件的展开图都经过实践的检验，能够保证钣金构件的准确加工。金林钣金展开软件汇集了7大类108种常见的钣金构件，有圆管、圆锥管类型的弯头、三通以及各种相交构件，还有矩形、方圆接头、球罐、螺旋等各种类型的钣金构件，软件现在共有110幅构件图和169幅展开图。
软件特点
1、自主开发软件，简单实用金林钣金展开软件全部为自主开发，简体中文版，体积小，不须挂靠AutoCAD或其它任何画图软件，只需在Windows98以上的操作系统下安装，即可使用。
2.操作方便，界面友好
该软件操作简单，每个界面都有详尽的说明，每个钣金构件都有示意图，用户根据说明及图示即可方便的使用本软件。方便和详尽的帮助说明是本软件的一个特色。
3.钣金构件的立体图、构件图和展开图例
七个类型的每一种钣金构件都有对应的立体图、构件图和展开图例，用户可以很直观地了解钣金构件的种类和结构，很容易找到和选择所需的钣金种类。
4.自动生成图形
用户输入构件尺寸参数后，按《绘图》即自动生成构件图和展开图，并自动标注各种相关尺寸，用户可根据需要调整图幅、图形、字号的大小，填写标题栏内容，确认后即可打印输出。
5.功能强，适用性广
金林钣金展开软件由于操作简便，输出图纸符合国家标准和工程实际需要，是技术工人作钣金构件展开下料的有效工具，还可作为工程技术人员方便实用的画图辅助工具。
菜单命令说明
在金林钣金展开软件各个窗体上方的第一栏是菜单栏，第二栏是命令按钮栏，鼠标左键点击即进入该功能状态。各菜单按钮主要功能和使用方法如下：1.《类型》－返回类型选择窗体。
2.《项目》－返回当前类型的项目选择窗体。
3.《软件说明》－钣金展开软件的产品概述和总体说明。
4.《帮助》－即本窗体，软件操作功能的说明。
5.《展开图例》－显示展开图例窗体。

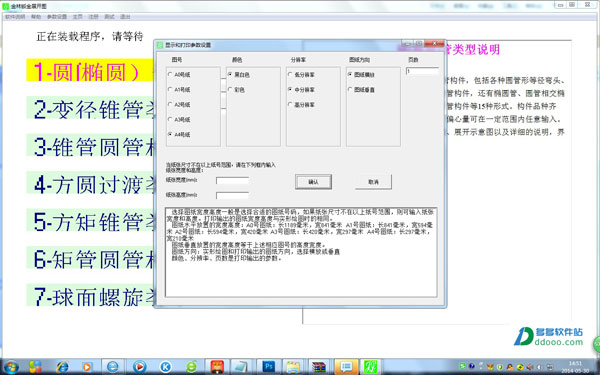

6.《参数设置》－显示参数设置窗体，设置图纸号（屏幕显示、保存图形和打印输出的图纸号）和其他打印数。
7.《退出》－在类型选择窗体点击即退出软件，在其它窗体点击返回类型选择窗体。
8.《输入参数》－在绘图窗体点击返回参数输入窗体，可重新输入参数。
9.《放大》－放大当前项目的图形，放大后的比例在标题栏的比例栏中显示。
10.《缩小》－缩小当前项目的图形，缩小后的比例在标题栏的比例栏中显示。
11.《字号+》－增加图形标注文字的字号，点击一次增加一个字号，最大字号为20号。
12.《字号-》－减少图形标注文字的字号，点击一次减少一个字号，最小字号为8号。
13.《间隔+》－在部分展开图中，点击此按钮可使尺寸标注间隔加大。
14.《间隔-》－在部分展开图中，点击此按钮可使尺寸标注间隔减小。
15.《全屏绘图》－构件图或展开图为全屏显示，可对图形放大缩小、调整图形标注文字字号、标注线间隔，图形可放大到3倍屏幕的宽度和高度，在图形上按住鼠标左键可拖动图形，便于对图形放大观察。在图形之外按住鼠标左键可拖动图形背景，当图形多于一张时可同时移动所有图形。在此状态下没有标题栏，不能插入文字。
16.《实形绘图》－显示当前构件图或展开图的实际形状大小，可在标题栏输入文字，可在图纸上的任意地方插入和编辑文字，可对图形放大缩小、调整图形标注文字字号、标注线间隔。在图形上按住鼠标左键可拖动图形，在图形以外的地方按住鼠标左键可拖动整张图纸。
17.《构件图》－显示根据输入参数自动生成的当前的构件图，如果对图形的大小、位置、字号等不满意，可进行适当的调整。
18.《展开图1》～《展开图3》－显示根据输入参数自动生成当前的各个展开图，钣金构件不同展开图数量也不同，最少一个，最多三个。
19.《插入文字》－在《实形绘图》方式下，点击《插入文字》按钮，进入插入文字状态，此时总图不可移动，各个图形不可放大、移动。
软件窗体介绍

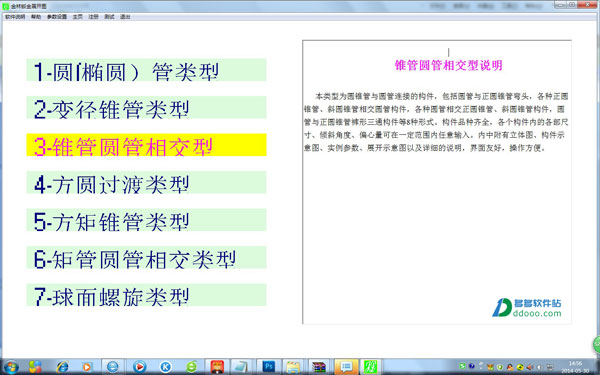

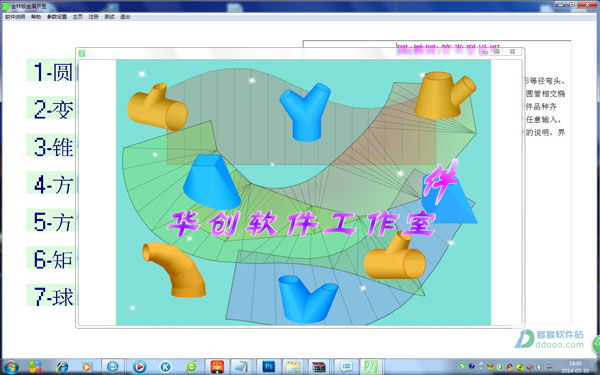

1.类型选择窗体（点击《类型》菜单）打开金林钣金展开软件后，首先进入类型选择窗体。左边为7种钣金类型按钮，鼠标经过哪个类型按钮，该按钮即变成黄色，同时右边说明框显示该类型的基本内容。用鼠标点击选中的类型按钮，即进入相应的项目选择窗体。

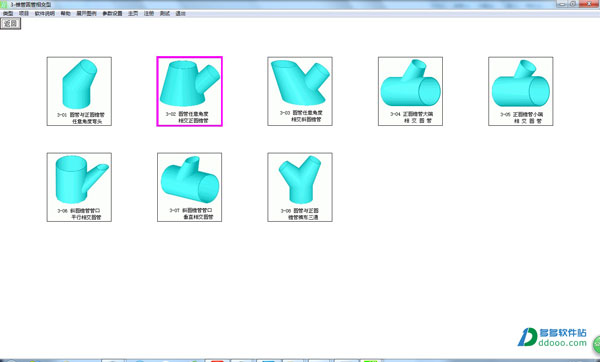

2.项目选择窗体（点击《项目》菜单）
项目选择窗体供选择钣金构件项目，每种构件以立体图表示，图的下方有构件的编号及名称，根据立体图的形状可了解其名称。鼠标经过构件立体图，该图出现红色边框，点击即选中该构件，进入参数输入窗体。钣金构件较多的类型，在窗体的下方有"下一页"按钮，点击可查看更多的构件图。
3.参数输入窗体（点击《输入参数》按钮）
参数输入窗体分为三个部分，左边为参数输入部分，右边为构件示意图，下部为该构件的放样下料说明框。参数输入部分根据不同构件设有若干输入框，可参照示意图输入实际构件尺寸数值，上下箭头键和鼠标可选择相关的输入框。点击"实例参数"按钮，可输入软件自定实例的各相关数值。说明框对各参数名称的含义、输入要求以及如何画展开图有详细说明，点击即可查看，鼠标离开说明框即恢复原来窗体界面。全部数据输入后，点击"绘图"按钮进入绘图窗体。
4.绘图窗体（点击《绘图》按钮）
绘图窗体是软件的主要工作窗体，首先显示构件图，确认构件图无误后，可进行其它操作。根据输入参数自动生成的构件图、展开图可调整其图幅及文字大小，任意移动位置，并可进行插入文本框、转换绘图方式、调看展开图例、保存图形和打印输出等操作，具体操作方法见菜单命令说明。
5.软件说明窗体（点击《软件说明》菜单）
金林钣金展开软件的产品概述和总体说明，华创软件工作室的简介。
6.帮助窗体（点击《帮助》菜单）
即本窗体，软件操作功能的说明。
