绘制性能曲线xls|水泵绘制性能曲线模板 v1.0绿色版 下载

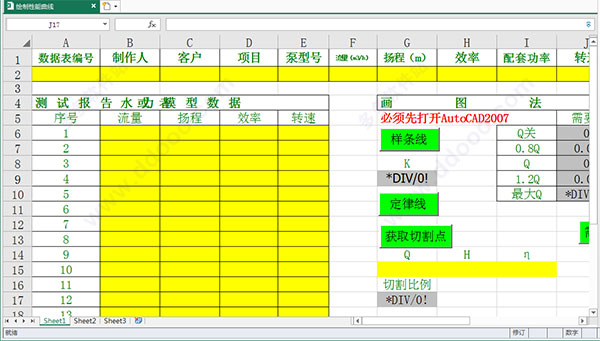

绘制性能曲线xls是一款简单实用的水泵性能曲线图绘制模板，基于AutoCAD2007，在excel表格打开使用。可以科学的获取案例水泵的基础数据，并通过样条线、定律线、获取切割点等曲线功能绘制曲线图。高效稳定、操作简单，有兴趣的朋友请下载体验。

使用方法

如何绘制离心泵的性能曲线？
1、测量所对应的扬程、轴功率（电流），再算出效率，将测出的点标注到坐标图上，然后再圆滑连接就是性能曲线。测量汽蚀余量方法比较复杂，只介绍常用方法：调整流量为某值，然后入口抽真空，至到出现汽蚀（扬程突然下降5%）后记住入口压力，再依次多做几个流量点，就可以绘出汽蚀余量曲线。
2、横坐标是流量，纵坐标是扬程、轴功率、效率、汽蚀余量。
3、依据实验记录最少测量5个点。通过改变流量，测量所对应的扬程、轴功率（电流），再算出效率，将测出的点标注到坐标图上，然后再圆滑连接就是性能曲线。
4、测量汽蚀余量方法比较复杂，只介绍常用方法：调整流量为某值，然后入口抽真空，至到出现汽蚀（扬程突然下降5%）后记住入口压力，再依次多做几个流量点，就可以绘出汽蚀余量曲线。>
