ansys electronics 2022是一款由ansys公司全新推出的融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析（FEA）软件，该软件能够与多数计算机辅助设计软件接口，并且实现数据的共享和交换，如：Creo, NASTRAN、Algor、I－DEAS以及AutoCAD等，并且还能够帮助客户改善预测性维护结果，从而节省客户的保修和保险成本。同时为了方便快捷地构建用户系统，能够在系统建模、仿真和验证方面帮且用户创建完整的数字原型，以了解并优化整个产品开发流程中的物理、控制和环境之间的关键交互，可以说与嵌入式软件开发工具结合，这样用户就可以重复使用现有组件并快速创建产品的创建系统模型。除此之外，如果用户是设计师的话，也是可以进行快速的仿真设计，并且在整个工作过程中也是不会浪费任何的时间的同时还可以分享成本，在这里无论是计算机芯片、PCB、手机还是汽车中等各行各业，只要是涉及到电子组件以及整个通信系统，它都可以很好的满足用户对设计的不同要求，从而让你可以设计出更好的产品。
ps：知识兔小编今天分享的是ansys electronics 2022破解版，其中拥有源程序和破解补丁，此补丁能够完美的激活该软件，用户就可以免费使用软件中的所有功能，选文还有详细的图文安装教程，有需要的朋友欢迎前来下载体验。

ansys electronics 2022破解版安装教程

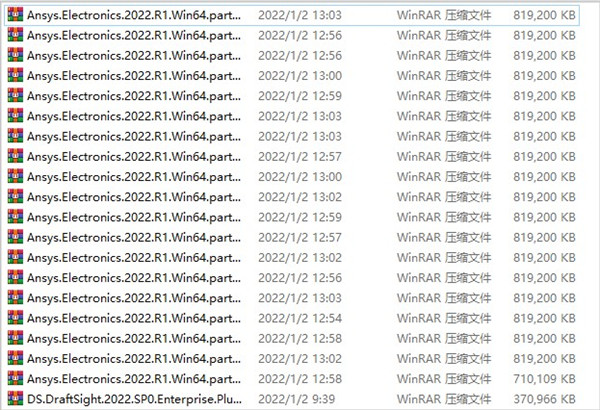

知识兔1、下载对其进行解压；

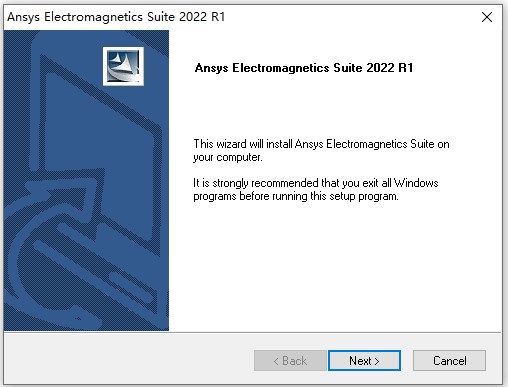

2、再次解压，得到ELECTRONICS_2022R1_WINX64文件夹，双击“AnsysEM”文件夹中“setup.exe”，开始安装；

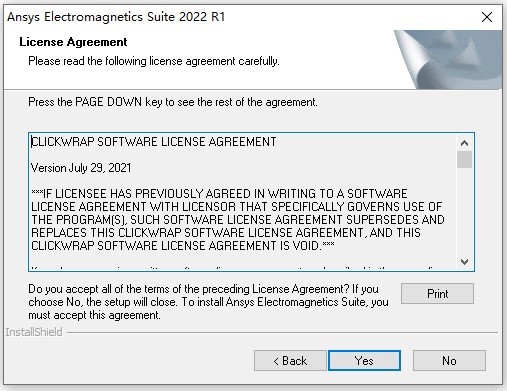

3、选择“yes”；

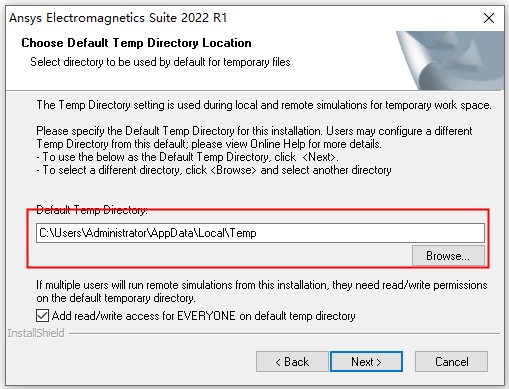

4、选择安装位置；

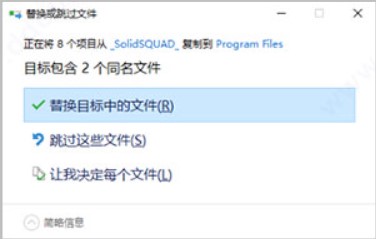

5、完成安装后，复制AnsysEM替换安装目录下的原文件夹
默认目录【C:\Program Files\AnsysEM】

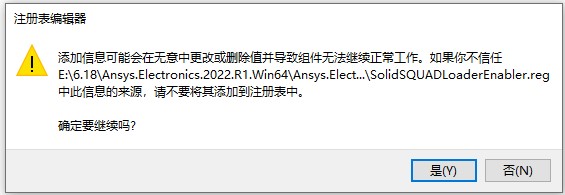

6、运行“SolidSQUADLoaderEnabler.reg”并确认将信息添加到Windows注册表中

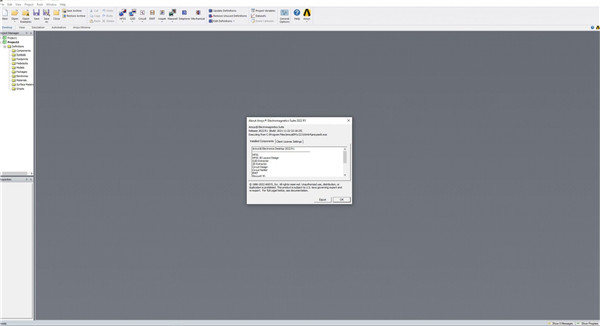

7、至此，软件成功激活，可以在开始菜单打开软件，以上就是ansys electronics suite 2022 R1破解版的详细安装教程。

软件功能

知识兔1、设计和仿真管理
在统一框架中分享通用用户界面、模型输入和设置、仿真控制以及后处理等功能。ANSYS黄金标准电磁场仿真器HFSS、Maxwell和Q3D Extractor可共享桌面环境，将所有分析共同嵌入到单个设计之中。原理图输入和电路及系统仿真器的链接可完美补充电磁场仿真。统一的桌面环境可用来创建电子和电动机械设计，分享动态链接电磁、电路和系统仿真的全面仿真功能。
2、ANSYS HFSS 3-D布局
分享高性能3-D布局接口，配合传统的任意3D CAD建模接口。HFSS 3D布局接口显著提高了IC封装和PCB设计人员的生产力，能帮助他们打造完全参数化的布局模型，由ANSYS HFSS进行求解。电磁场分析结果是全3D的，只有几何结构是以层为基础。印刷电路板(PCB)、电子封装和定制集成电路的模型可从常用电子设计自动化（EDA）工具中导入桌面。此外，3-D布局连接专业的HFSS网格剖分引擎也能加速求解。
3、设计自动化和脚本编写
产品支持Python和Visual Basic脚本编写。您可在创建模型，设置边界条件、仿真参数和后处理时记录键盘和鼠标输入。
4、组件库和模型支持
互联电子设备的爆炸性增长正推动电磁仿真和设计需求的发展。单个产品中RF/微波组件、天线和嵌入式无源组件的设计为设计组织机构带来了新的挑战，支持厂商组件库和各种建模技术。

ANSYS Electronics2022使用教程

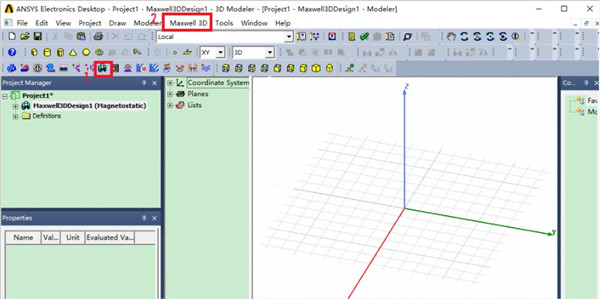

知识兔1、菜单栏选择：Insert Maxwell 3D Design ,如下图1，然后工具栏出现2。

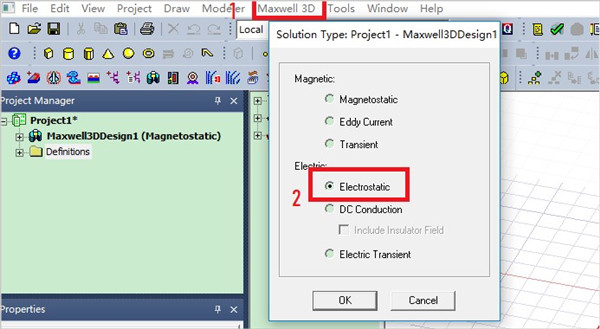

2、点击Maxwell 3D—>solution type—>Electrostatic—>OK

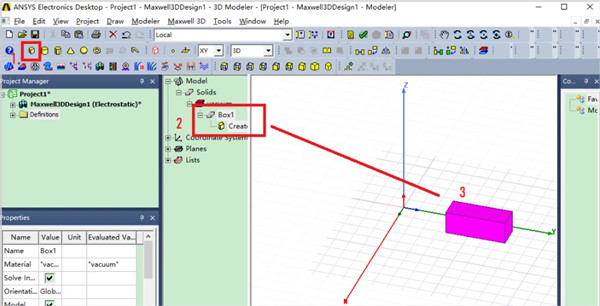

3、点击Draw box，然后鼠标拖动到模型区域，拖放尺寸，绘制一个长方体。

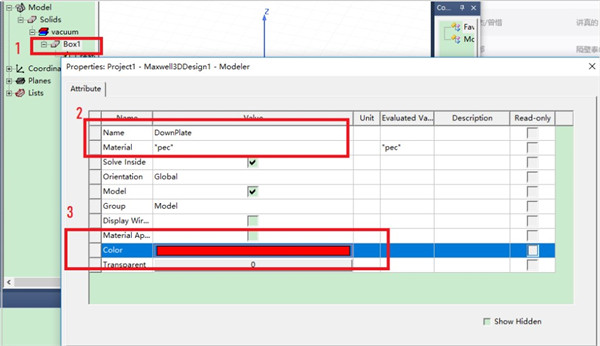

4、双击Box1，设置Name为“DownPlate”，Material设置为“pec”（理想导体），设置颜色。

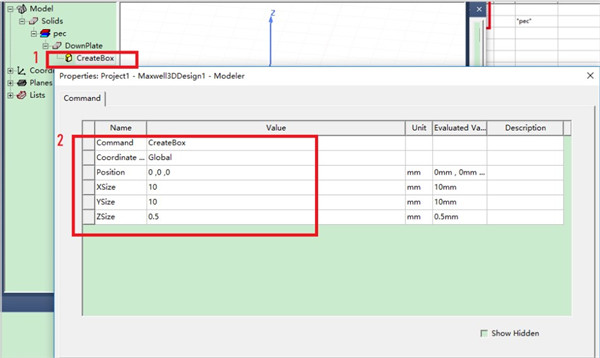

5、双击CreateBox，设置Box的Position和XSize、YSize、ZSize属性。

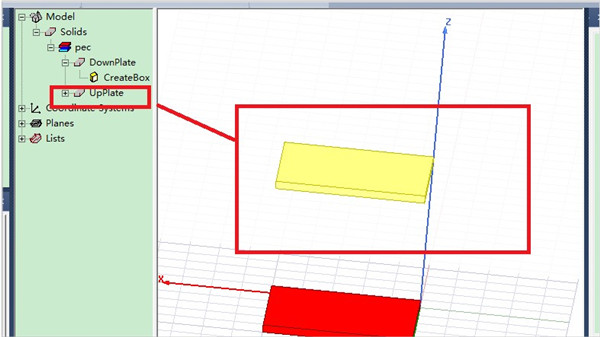

6、按照同样的方法添加另一块极板—UpPlate。

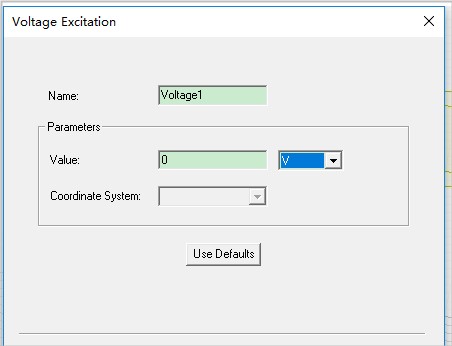

7、给极板添加激励。选中DownPlate，点击Maxwell 3D—>Excitations—>Assign—>Voltage

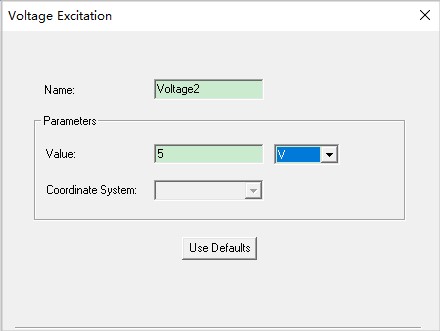

选中UpPlate，点击Maxwell 3D—>Excitations—>Assign—>Voltage

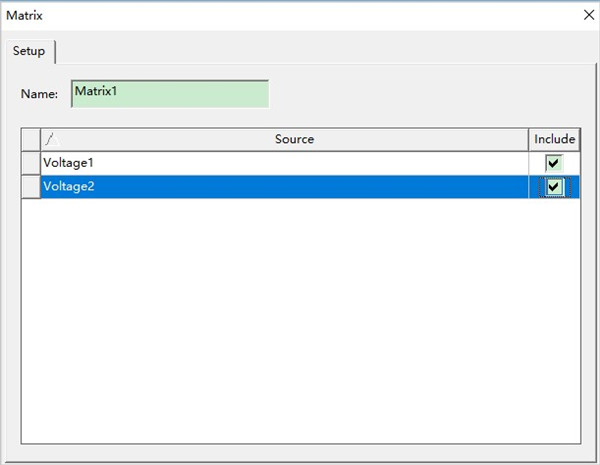

8、设置求解矩阵。点击Maxwell 3D—>Parameters—>Assign—>Matrix,勾选Voltage1，Voltage2。

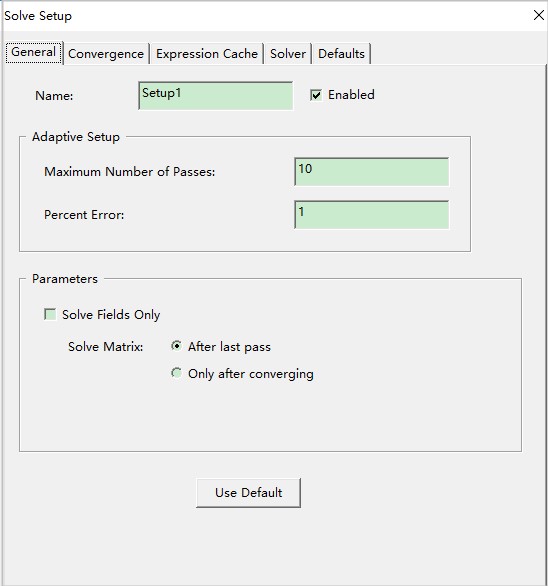

9、分析设置。点击Maxwell 3D—>Analysis Setup—>Add Solution Setup。然后根据仿真要求设置解算参数。

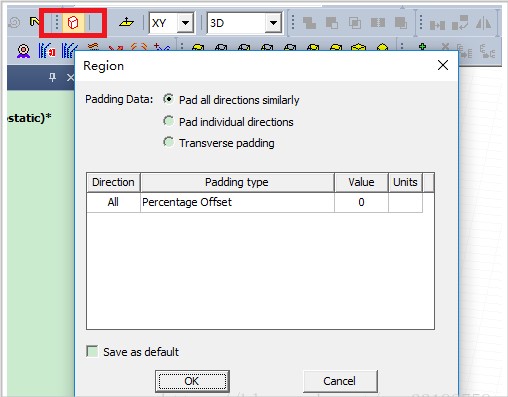

10、根据需要设置求解域的大小。

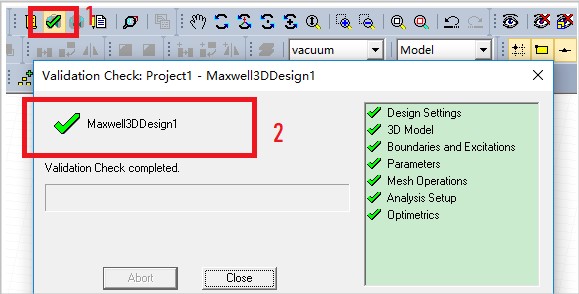

11、点击菜单栏如1所示图标，检查设计是否合法，出现2，则说明没问题。

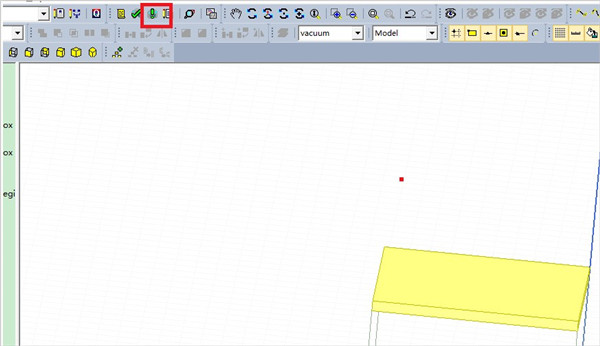

12、开始仿真，点击如下所示图标，开始仿真。

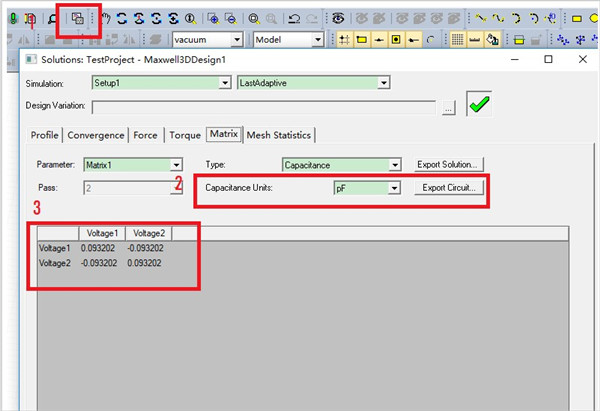

13、查看数据。点击如下1所示图标，弹出电容值结果矩阵。

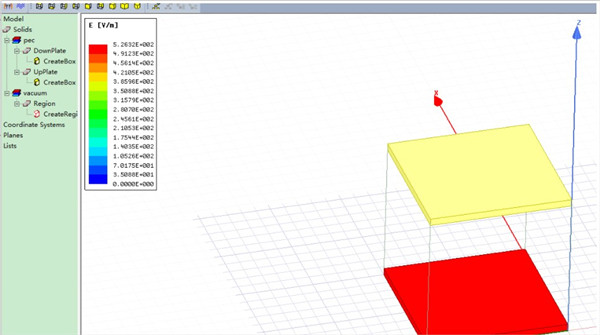

如果想看电场分布的话，可以：先Ctrl+A，选中全部，然后点击Maxwell 3D—>Fields—>Fields—>E—>Mag_E

模块介绍

知识兔1、HFSS
模拟3D全波电磁场，以精确设计高频和高速电子元件。HFSS分享基于有限元，积分方程，渐近和高级混合方法的强大求解器技术，以解决微波，射频和高速数字挑战。
2、ICEPAK
Icepak为电子热管理设计分享CFD仿真。Icepak预测IC封装，印刷电路板，电子组件/外壳，电力电子等中的气流，温度和热传递。
3、Maxwell
一款全面的电磁场仿真软件，用于设计电机。
执行器，变压器和其他电气和机电设备。麦克斯韦可以解决静态，频域和时变电磁场和电场。
4、Q3DExtractor
Q3DExtractor为设计电子封装和电力电子设备的工程师分享2D和3D寄生参数提取。
5、SIwave
Slwave是一个专门的设计平台，用于电子封装和PCB的电源完整性，信号完整性和EMI分析。
6、Desktop
Desktop是电磁，电路和系统仿真的首要统一平台。HFSS，Maxwell，Q3D Extractor和Simplorer内置于Desktop中，可作为这些工具的通用前置和后置处理器。

系统要求

知识兔最低配置（以获得最佳性能）
操作系统：Windows 7/8.1/10
支持的处理器：AMD Athlon 64、AMD Opteron、支持 Intel EM64T 的 Intel Xeon、支持 Intel EM64T 的 Intel Pentium 4
显卡：128 位 SVGA 或 PCI Express显卡
硬盘空间 4.5 GB
内存：8 GB>
